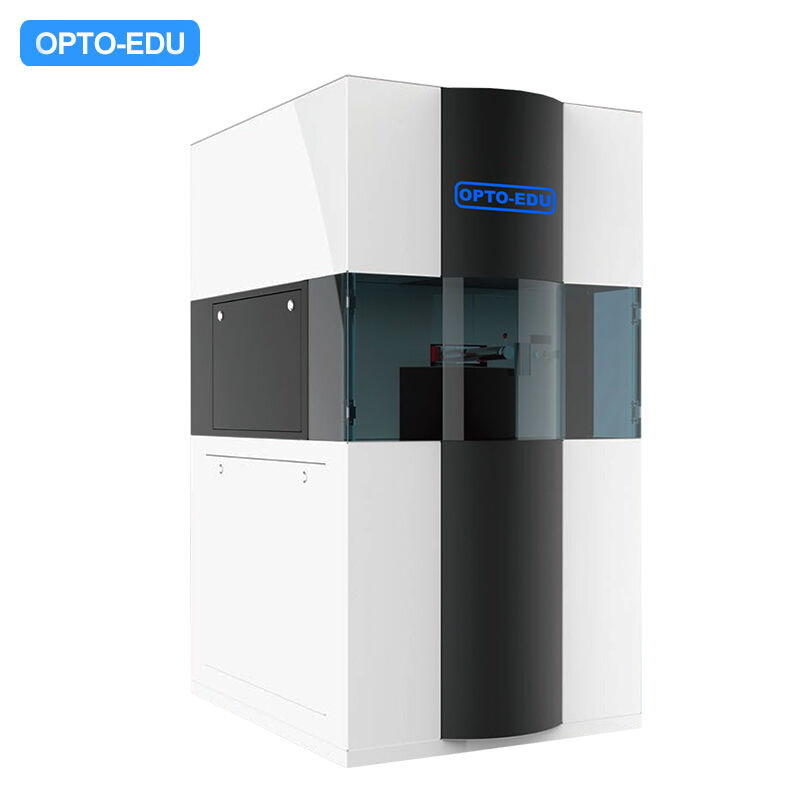

OPTO-EDU A63.7010 EBL Electron Beam Lithography Machine

Máy in litô chùm tia điện tử EBL OPTO-EDU A63.7010

Làm nổi bật

Máy lithography chùm electron EBL
,
Máy kính hiển vi quét quang thạch tia electron
,
Máy lithography OPTO-EDU A63.7010
Thiết bị tiêu chuẩn

Giai đoạn giao thoa kế laser
Du lịch sân khấu

105mm
Độ phân giải hình ảnh

1nm@15kV; .51,5nm @ 1kV
Mật độ dòng điện chùm tia

>5300 A/cm2
Kích thước vệt tia tối thiểu

2nm
Màn trập chùm tia điện tử

Thời gian tăng < 100 ns
Nguồn gốc

Trung Quốc
Hàng hiệu

CNOEC, OPTO-EDU
Chứng nhận

CE,
Số mô hình

A63.7010
Tài liệu

Sổ tay sản phẩm PDF
Số lượng đặt hàng tối thiểu

1 chiếc
Giá bán

FOB $1~1000, Depend on Order Quantity
chi tiết đóng gói

Đóng gói thùng carton, để vận chuyển xuất khẩu
Thời gian giao hàng

180 ngày
Điều khoản thanh toán

T/T, West Union, PayPal
Khả năng cung cấp

5000 chiếc / tháng

Máy in litô chùm tia điện tử EBL OPTO-EDU A63.7010

button button

Nhận giá Liên hệ với bây giờ

Thông số kỹ thuật giai đoạn
Thiết bị tiêu chuẩn	Giai đoạn giao thoa kế laser
Di chuyển giai đoạn	≤105 mm
Thông số kỹ thuật súng điện tử và hình ảnh
Súng phát xạ trường Schottky	Điện áp gia tốc 2OV~ 30kVSide Bộ dò electron thứ cấp và Bộ dò electron trong ống kính
Độ phân giải hình ảnh	≤1nm@15kV; ≤1.5nm@1kV
Mật độ dòng chùm	>5300 A/cm2
Kích thước điểm chùm nhỏ nhất	≤2 nm
Thông số kỹ thuật khắc
Màn trập chùm điện tử	Thời gian tăng < 100 ns
Trường ghi	≤500x500 um
Độ rộng đường đơn tiếp xúc tối thiểu	10±2nm
Tốc độ quét	25 MHz/ 50 MHz
Thông số máy phát đồ họa
Lõi điều khiển	FPGA hiệu suất cao
Tốc độ quét tối đa	50 MHz
Độ phân giải D/A	20-bit
Kích thước trường ghi được hỗ trợ	10 um~500 um
Hỗ trợ màn trập chùm	5VTTL
Tăng thời gian lưu trú tối thiểu	10ns
Định dạng tệp được hỗ trợ	GDSIl, DXF, BMP, v.v.
Đo dòng chùm cốc Faraday	Bao gồm
Hiệu chỉnh hiệu ứng gần	Tùy chọn
Giai đoạn giao thoa kế laser	Tùy chọn
Chế độ quét	Tuần tự (kiểu Z), Lượn sóng (kiểu S), Xoắn ốc và các chế độ quét vector khác
Chế độ phơi sáng	Hỗ trợ hiệu chuẩn trường, ghép trường, chồng lớp và phơi sáng tự động đa lớp
Hỗ trợ kênh ngoài	hỗ trợ quét chùm điện tử, di chuyển giai đoạn, điều khiển màn trập chùm và phát hiện electron thứ cấp

Giai đoạn giao thoa kế laser

Giai đoạn giao thoa kế laser: Một giai đoạn giao thoa kế laser tiên tiến đáp ứng các yêu cầu về ghép và chồng lớp có độ chính xác cao, hành trình lớn

Súng phát xạ trường

Súng phát xạ trường có độ phân giải cao là sự đảm bảo quan trọng cho chất lượng khắc

Máy phát đồ họa

Đạt được siêuđộ phân giải cao vẽ mẫu trong khi đảm bảo quét tốc độ siêu cao

A63.7010 VS Raith 150 Two
Mô hình thiết bị	OPTO-EDU A63.7010 (Trung Quốc)	Raith 150 Two (Đức)
Điện áp gia tốc (kV)	30	30
Đường kính điểm chùm tối thiểu (nm)	2	1.6
Kích thước giai đoạn (inch)	4	4
Độ rộng đường tối thiểu (nm)	10	8
Độ chính xác ghép (nm)	50(35nm)	35
Độ chính xác chồng lớp (nm)	50(35nm)	35
