A63.7069 Chức năng chính của Phần mềm | ||
Điều chỉnh áp suất cao | Quét đường dọc | Quy định thay đổi tiềm năng |
Quy định hiện hành về dây tóc | Điều chỉnh bình ngưng | Phép đo nhiều thang đo |
Điều chỉnh theo sơ đồ | Điều chỉnh điện đến trung tâm | Độ sáng / độ tương phản tự động |
Điều chỉnh độ sáng | Điều chỉnh vật kính | Tự động lấy nét |
Điều chỉnh độ tương phản | Xem trước ảnh | Tự động loại bỏ loạn thị |
Điều chỉnh độ phóng đại | Thước kẻ hoạt động | Điều chỉnh dây tóc tự động |
Chế độ quét khu vực đã chọn | 4 Cài đặt tốc độ quét | Quản lý các thông số |
Chế độ quét điểm | Vật kính đảo ngược | Chụp nhanh hình ảnh, đóng băng hình ảnh |
Quét bề mặt | Đảo chiều bình ngưng | Xem nhanh một phím |
Quét đường ngang | Điều chỉnh xoay điện |

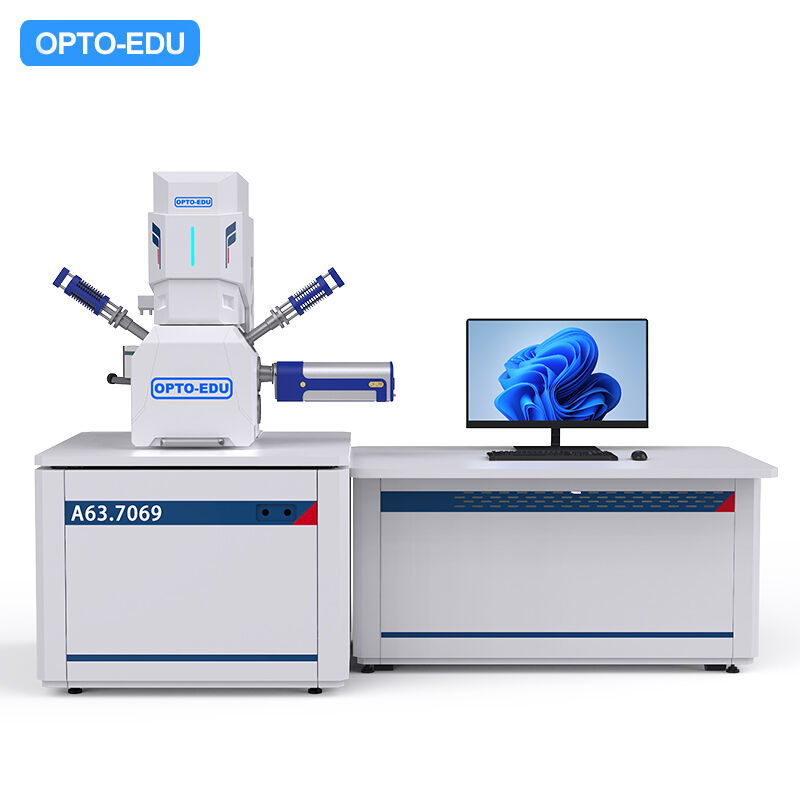

SEM | A63.7069 | A63.7080 | A63.7081 |
Nghị quyết | 3nm @ 30KV (SE) 6nm @ 30KV (BSE) |
1.5nm@30KV (SE) 3nm @ 30KV (BSE) |
1.0nm@30KV (SE) 3.0nm@1KV (SE) 2,5nm@30KV (BSE) |
Phóng đại | Độ phóng đại trung thực âm tính 8x ~ 300000x | Độ phóng đại trung thực âm tính 8x ~ 800000x | Độ phóng đại thực âm 6x ~ 1000000x |
Súng điện tử | Hộp mực dây tóc vonfram định tâm trước | Schottky Field Emission Gun | Schottky Field Emission Gun |
Vôn | Tăng tốc điện áp 0 ~ 30KV, Điều chỉnh liên tục, Điều chỉnh Bước 100V @ 0-10Kv, 1KV @ 10-30KV | ||
Xem lướt qua | Chức năng hình ảnh xem nhanh một phím | N / A | N / A |
Hệ thống ống kính | Thấu kính côn điện từ ba cấp | Ống kính côn điện từ đa cấp | |
Miệng vỏ | 3 Khẩu độ Vật kính Molypden, Có thể Điều chỉnh Bên ngoài Hệ thống Chân không, Không cần Tháo rời Vật kính Để Thay đổi Khẩu độ | ||
Hệ thống chân không | 1 Bơm phân tử Turbo 1 máy bơm cơ khí Chân không phòng mẫu> 2.6E-3Pa Hút chân không trong phòng súng điện tử> 2.6E-3Pa Kiểm soát chân không hoàn toàn tự động Chức năng khóa liên động chân không Mẫu tùy chọn: A63.7069-LV 1 Bơm phân tử Turbo 2Máy bơm cơ khí Chân không phòng mẫu> 2.6E-3Pa Hút chân không trong phòng súng điện tử> 2.6E-3Pa Kiểm soát chân không hoàn toàn tự động Chức năng khóa liên động chân không Chân không thấpPhạm vi 10 ~ 270Pa để chuyển đổi nhanh trong 90 giây đối với BSE (LV) |
1 bộ bơm ion 1 Bơm phân tử Turbo 1 máy bơm cơ khí Phòng mẫu Hút chân không> 6E-4Pa Chân không phòng súng điện tử> 2E-7 Pa Kiểm soát chân không hoàn toàn tự động Chức năng khóa liên động chân không |
1 Bơm Ion Sputter 1 Bơm hợp chất ion Getter 1 Bơm phân tử Turbo 1 máy bơm cơ khí Phòng mẫu Hút chân không> 6E-4Pa Chân không phòng súng điện tử> 2E-7 Pa Kiểm soát chân không hoàn toàn tự động Chức năng khóa liên động chân không |
Máy dò | SE: Máy dò điện tử thứ cấp chân không cao (Có bảo vệ máy dò) | SE: Máy dò điện tử thứ cấp chân không cao (Có bảo vệ máy dò) | SE: Máy dò điện tử thứ cấp chân không cao (Có bảo vệ máy dò) |
BSE: Phân đoạn bán dẫn 4 Máy phát hiện tán xạ trở lại Mẫu tùy chọn: A63.7069-LV BSE (LV): Phân đoạn bán dẫn 4 Máy phát hiện tán xạ trở lại |
Không bắt buộc | Không bắt buộc | |
CCĐ:Camera CCD hồng ngoại | CCĐ:Camera CCD hồng ngoại | CCĐ:Camera CCD hồng ngoại | |
Mở rộng cổng | 2 cổng mở rộng trên phòng mẫu cho EDS, BSD, WDS, v.v. |
4 cổng mở rộng trên phòng mẫu cho BSE, EDS, BSD, WDS, v.v. |
4 cổng mở rộng trên phòng mẫu cho BSE, EDS, BSD, WDS, v.v. |
Giai đoạn mẫu | Giai đoạn 5 trục, 4Tự động+1Thủ côngĐiều khiển Phạm vi du lịch: X = 70mm, Y = 50mm, Z = 45mm, R = 360 °, T = -5 ° ~ + 90 ° (Thủ công) Chức năng cảnh báo & dừng cảm ứng |
5 trụcTự động Ở giữaSân khấu Phạm vi du lịch: X = 80mm, Y = 50mm, Z = 30mm, R = 360 °, T = -5 ° ~ + 70 ° Chức năng cảnh báo & dừng cảm ứng Mô hình tùy chọn: A63.7080-M5 trụcThủ côngSân khấu A63.7080-L5 trụcTự động LớnSân khấu |
5 trụcTự động LớnSân khấu Phạm vi du lịch: X = 150mm, Y = 150mm, Z = 60mm, R = 360 °, T = -5 ° ~ + 70 ° Chức năng cảnh báo & dừng cảm ứng |
Mẫu tối đa | Dia.175mm, Chiều cao 35mm | Dia.175mm, Chiều cao 20mm | Đường kính.340mm, Chiều cao 50mm |
Hệ thống hình ảnh | Ảnh tĩnh thực Độ phân giải tối đa 4096x4096 pixel, Định dạng tệp hình ảnh: BMP (Mặc định), GIF, JPG, PNG, TIF |
Ảnh tĩnh thực Độ phân giải tối đa 16384x16384 pixel, Định dạng tệp hình ảnh: TIF (Mặc định), BMP, GIF, JPG, PNG Video: Tự động ghi video .AVI kỹ thuật số |
Ảnh tĩnh thực Độ phân giải tối đa 16384x16384 pixel, Định dạng tệp hình ảnh: TIF (Mặc định), BMP, GIF, JPG, PNG Video: Tự động ghi video .AVI kỹ thuật số |
Phần mềm máy tính | Hệ thống PC Work Station Win 10, Với Phần mềm Phân tích Hình ảnh Chuyên nghiệp để Kiểm soát Hoàn toàn Toàn bộ Hoạt động của Kính hiển vi SEM, Thông số kỹ thuật Máy tính Không kém Inter I5 3.2GHz, Bộ nhớ 4G, Màn hình IPS LCD 24 ", Đĩa cứng 500G, Chuột, Bàn phím | ||
Hiển thị ảnh | Mức độ hình ảnh phong phú và tỉ mỉ, hiển thị độ phóng đại theo thời gian thực, thước, điện áp, đường cong màu xám | ||
Kích thước & Trọng lượng |
Thân kính hiển vi 800x800x1850mm Bàn làm việc 1340x850x740mm Tổng trọng lượng 400Kg |
Thân kính hiển vi 800x800x1480mm Bàn làm việc 1340x850x740mm Tổng trọng lượng 450Kg |
Thân kính hiển vi 1000x1000x1730mm Bàn làm việc 1330x850x740mm Tổng trọng lượng 550Kg |
Phụ kiện tùy chọn | |||
Phụ kiện tùy chọn | A50.7002Máy đo phổ tia X phân tán năng lượng EDS A50.7011Bộ phủ tán xạ ion |
A50.7001Máy dò điện tử tán xạ ngược BSE A50.7002Máy đo phổ tia X phân tán năng lượng EDS A50.7011Bộ phủ tán xạ ion A50.7030Bảng điều khiển cơ giới |
A50.7001Máy dò điện tử tán xạ ngược BSE A50.7002Máy đo phổ tia X phân tán năng lượng EDS A50.7011Bộ phủ tán xạ ion A50.7030Bảng điều khiển cơ giới |
A50.7001 | Máy dò BSE | Máy dò tán xạ ngược bốn phân đoạn bán dẫn; Có trong Thành phần A + B, Thông tin Hình thái học AB; Mẫu có sẵn Quan sát không có vàng rơi vãi; Có sẵn trong quan sát trực tiếp tạp chất và phân phối từ bản đồ thang độ xám. |
A50.7002 | EDS (Máy dò tia X) | Cửa sổ Silicon Nitride (Si3N4) để tối ưu hóa quá trình truyền tia X năng lượng thấp để phân tích nguyên tố ánh sáng; Độ phân giải tuyệt vời và thiết bị điện tử có độ ồn thấp tiên tiến của họ cung cấp hiệu suất thông lượng vượt trội; Dấu chân nhỏ mang lại tính linh hoạt để đảm bảo điều kiện thu thập Aata và hình học lý tưởng; Máy dò chứa chip 30mm2. |
A50.7003 | EBSD (Nhiễu xạ tán xạ ngược chùm tia điện tử) | người dùng có thể phân tích hướng tinh thể, pha tinh thể và kết cấu vi mô của vật liệu và hiệu suất vật liệu liên quan, v.v. tự động tối ưu hóa cài đặt camera EBSD trong quá trình thu thập dữ liệu, thực hiện phân tích thời gian thực tương tác để thu được thông tin tối đa tất cả dữ liệu được gắn nhãn thời gian, có thể được xem bất kỳ lúc nào độ phân giải cao 1392 x 1040 x 12 Tốc độ quét và chỉ số: 198 điểm / giây, với Ni là tiêu chuẩn, trong điều kiện 2 ~ 5nA, nó có thể đảm bảo tỷ lệ chỉ số ≥99%; hoạt động tốt trong điều kiện dòng điện tia thấp và điện áp thấp 5kV ở 100pA Độ chính xác đo định hướng: Tốt hơn 0,1 độ Sử dụng hệ thống chỉ mục ba mặt: không cần dựa vào định nghĩa băng tần đơn, dễ dàng lập chỉ mục chất lượng mẫu kém cơ sở dữ liệu chuyên dụng: Cơ sở dữ liệu đặc biệt EBSD thu được bằng nhiễu xạ điện tử:> cấu trúc pha 400 Khả năng chỉ số: nó có thể tự động lập chỉ mục cho tất cả các nguyên liệu tinh thể của 7 hệ tinh thể. Các tùy chọn nâng cao bao gồm tính toán độ cứng đàn hồi (Elastic Stiffness), hệ số Taylor (Taylor), hệ số Schmidt (Schmid), v.v. |
A50.7010 | Máy phủ | Vỏ bảo vệ kính: ∮250mm;Cao 340mm; Phòng gia công kính: ∮88mm;Cao 140mm, ∮88mm;Cao 57mm; Kích thước giai đoạn mẫu: ∮40mm (tối đa); Hệ thống chân không: Bơm nốt ruồi và Bơm cơ học; Phát hiện chân không: Pirani Gage; Chân không: tốt hơn 2 X 10-3 Pa; Bảo vệ chân không: 20 Pa với van thổi vi mô; Chuyển động mẫu: Xoay mặt phẳng, tuế sai độ nghiêng. |
A50.7011 | Bộ phủ tán xạ ion | Phòng gia công kính: ∮100mm;Cao 130mm; Kích thước giai đoạn mẫu: ∮40mm (Đựng được 6 cốc mẫu); Kích thước mục tiêu vàng: ∮58mm * 0,12mm (độ dày); Phát hiện chân không: Pirani Gage; Bảo vệ chân không: 20 Pa với van thổi vi mô; Khí trung bình: khí argon hoặc không khí có khí Argon Khí vào đặc biệt và khí điều hòa ở quy mô nhỏ. |
A50.7012 | Argon Ion Sputtering Coater | Mẫu được mạ bằng carbon và vàng dưới chân không cao; Bàn mẫu có thể xoay, Lớp phủ đồng nhất, Kích thước hạt Khoảng 3-5nm; Không lựa chọn vật liệu mục tiêu, không làm hỏng mẫu; Chức năng của Làm sạch Ion và Làm loãng Ion có thể được Thực hiện. |
A50.7013 | Máy sấy điểm tới hạn | Đường kính bên trong: 82mm, Chiều dài bên trong: 82mm; Phạm vi áp suất: 0-2000psi; Phạm vi nhiệt độ: 0 ° -50 ° C (32 ° -122 ° F) |
A50.7014 | In thạch bản chùm tia điện tử | Dựa trên kính hiển vi điện tử quét, một hệ thống phơi sáng Nano mới lạ đã được phát triển; Modificaton có tất cả các chức năng bán để tạo ra hình ảnh chiều rộng dòng nano; Hệ thống Ebl được cải tiến được ứng dụng rộng rãi vào các thiết bị vi điện tử, thiết bị quang điện tử, thiết bị lượng tử, hệ thống vi điện tử R & d. |
A63.7069 Trang phục Tiêu hao Tiêu chuẩn | |||
1 | Dây tóc vonfram | Căn giữa, Đã nhập | 1 Hộp (5 chiếc) |
2 | Cốc mẫu | Đường kính.13mm | 5 chiếc |
3 | Cốc mẫu | Đường kính.32mm | 5 chiếc |
4 | Băng dẫn điện hai mặt carbon | 6mm | 1 gói hàng |
5 | Mỡ chân không | 10 chiếc | |
6 | Vải không lông | 1 ống | |
7 | Đánh bóng dán | 1 Pc | |
số 8 | Hộp mẫu | 2 túi | |
9 | Tăm bông | 1 Pc | |
10 | Bộ lọc sương mù dầu | 1 Pc | |
A63.7069 Trang phục Công cụ & Phụ tùng Tiêu chuẩn | |||
1 | Lục giác bên trong Spanner | 1,5mm ~ 10mm | 1 bộ |
2 | Cái nhíp | Chiều dài 100-120mm | 1 Pc |
3 | Rãnh vít | 2 * 50mm, 2 * 125mm | 2 chiếc |
4 | Tua vít chữ thập | 2 * 125mmm | 1 Pc |
5 | Tẩy tế bào chết | 1 Pc | |
6 | Thanh làm sạch | 1 Pc | |
7 | Công cụ điều chỉnh sợi | 1 Pc | |
số 8 | Vòng đệm điều chỉnh Filament | 3 Pc | |
9 | Máy vắt ống | 1 Pc |
