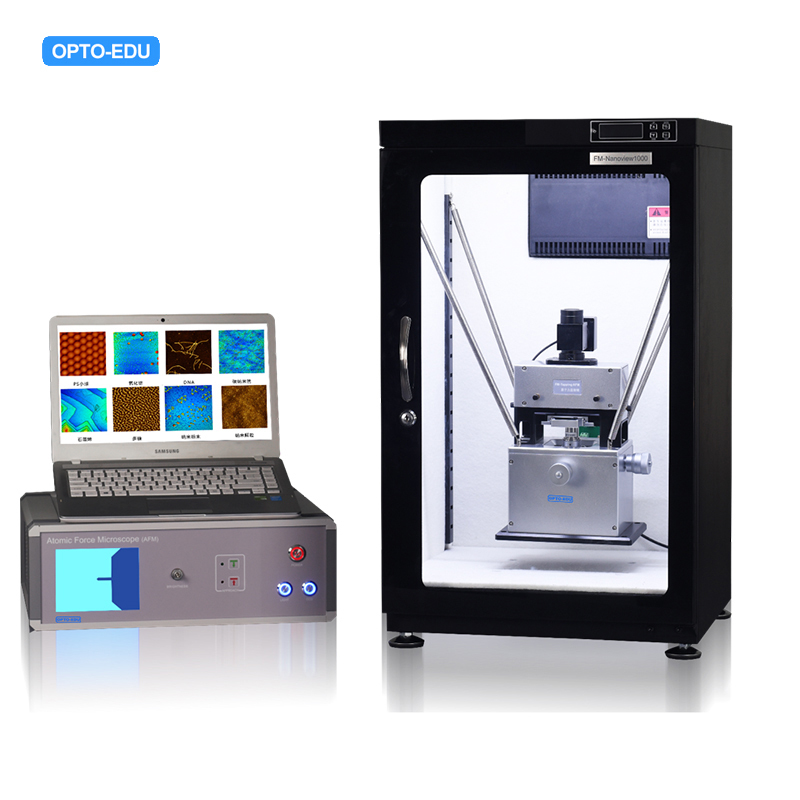

Kính hiển vi lực nguyên tử cấp độ nghiên cứu

• Mức độ nghiên cứu, Bộ điều khiển kết hợp & thiết kế phần thân chính, với Chế độ tiếp xúc, Chế độ chạm, Mục tiêu 10x.
• Thiết bị định vị đầu dò và tia laser chính xác, việc thay thế đầu dò và điều chỉnh tại chỗ đơn giản và thuận tiện
• Máy quét gốm áp điện có độ chính xác cao và quy mô lớn có thể được lựa chọn theo các yêu cầu về độ chính xác và phạm vi quét khác nhau
• Định vị quang học của vật kính APO 10X, không cần lấy nét, quan sát thời gian thực và định vị vùng quét mẫu đầu dò;
• Phương pháp chống va đập bằng lò xo rất đơn giản và thiết thực, và có khả năng chống nhiễu mạnh.

•

• ◆ Tích hợp đầu dò laser và giai đoạn quét mẫu, cấu trúc rất ổn định, chống nhiễu mạnh

• ◆ Thiết bị định vị đầu dò chính xác, điều chỉnh căn chỉnh điểm laser rất dễ dàng

  ◆ Mẫu dẫn động một trục tự động tiếp cận đầu dò theo chiều dọc, sao cho đầu kim vuông góc với mẫu quét

  ◆ Phương pháp nạp kim thông minh của phát hiện tự động bằng gốm áp điện điều khiển bằng động cơ bảo vệ đầu dò và mẫu

•

  ◆ Có thể thoải mái lựa chọn máy quét gốm áp điện có độ chính xác cao và phạm vi rộng



  ◆ Vật kính có độ phóng đại cao định vị quang học tự động, không cần lấy nét, quan sát thời gian thực và định vị khu vực quét mẫu đầu dò

• ◆ Phương pháp chống sốc bằng hệ thống treo lò xo, đơn giản và thiết thực, hiệu quả chống sốc tốt

  ◆ Hộp cách âm được che chắn bằng kim loại, tích hợp cảm biến nhiệt độ và độ ẩm có độ chính xác cao, giám sát môi trường làm việc theo thời gian thực

• ◆ Tích hợp trình chỉnh sửa người dùng hiệu chỉnh phi tuyến tính của máy quét, mô tả đặc tính nanomet và độ chính xác của phép đo tốt hơn 98%

•

•

•

•

•

•

•

•

•

• Sự chỉ rõ	A62.4500	A622.4501	A62.4503	A62.4505
  Chế độ làm việc	Chế độ khai thác [Không bắt buộc] Chế độ liên hệ Chế độ ma sát Chế độ pha Chế độ từ tính Chế độ tĩnh điện	Chế độ liên hệ Chế độ khai thác [Không bắt buộc] Chế độ ma sát Chế độ pha Chế độ từ tính Chế độ tĩnh điện	Chế độ liên hệ Chế độ khai thác [Không bắt buộc] Chế độ ma sát Chế độ pha Chế độ từ tính Chế độ tĩnh điện	Chế độ liên hệ Chế độ khai thác [Không bắt buộc] Chế độ ma sát Chế độ pha Chế độ từ tính Chế độ tĩnh điện
  Đường cong phổ hiện tại	Đường cong RMS-Z [Không bắt buộc] Đường cong lực FZ	Đường cong RMS-Z Đường cong lực FZ	Đường cong RMS-Z Đường cong lực FZ	Đường cong RMS-Z Đường cong lực FZ
  Dải quét XY	20 × 20um	20 × 20um	50 × 50um	50 × 50um
  Độ phân giải quét XY	0,2nm	0,2nm	0,2nm	0,2nm
  Dải quét Z	2,5um	2,5um	5um	5um
  Độ phân giải quét Y	0,05nm	0,05nm	0,05nm	0,05nm
  Tốc độ quét	0,6Hz ~ 30Hz	0,6Hz ~ 30Hz	0,6Hz ~ 30Hz	0,6Hz ~ 30Hz
  Góc quét	0 ~ 360 °	0 ~ 360 °	0 ~ 360 °	0 ~ 360 °
  Cỡ mẫu	Φ≤90mm H≤20mm	Φ≤90mm H≤20mm	Φ≤90mm H≤20mm	Φ≤90mm H≤20mm
  Giai đoạn XY di chuyển	15 × 15mm	15 × 15mm	25 x 25um	25 x 25um
  Thiết kế giảm chấn	Đình chỉ mùa xuân	Đình chỉ mùa xuân Hộp che chắn kim loại	Đình chỉ mùa xuân Hộp che chắn kim loại	-
  Hệ thống quang học	Mục tiêu 4x Độ phân giải 2,5um	Mục tiêu 4x Độ phân giải 2,5um	Mục tiêu 10x Độ phân giải 1um	Thị kính 10x Kế hoạch vô cực LWD APO 5x10x20x50x Máy ảnh kỹ thuật số 5.0M Màn hình LCD 10 ", có đo Đèn LED Kohler chiếu sáng Coaxial Coarse & Fine Focus
  Đầu ra	USB2.0 / 3.0	USB2.0 / 3.0	USB2.0 / 3.0	USB2.0 / 3.0
  Phần mềm	Giành được XP / 7/8/10	Giành được XP / 7/8/10	Giành được XP / 7/8/10	Giành được XP / 7/8/10

• Kính hiển vi	Kính hiển vi quang học	Kính hiển vi điện tử	Kính hiển vi thăm dò quét
  Độ phân giải tối đa (um)	0,18	0,00011	0,00008
  Nhận xét	Ngâm dầu 1500x	Hình ảnh các nguyên tử cacbon kim cương	Hình ảnh các nguyên tử cacbon graphit bậc cao

• Tương tác mẫu thăm dò	Đo tín hiệu	Thông tin
  Lực lượng	Lực tĩnh điện	Hình dạng
  Đường hầm hiện tại	Hiện hành	Hình dạng, độ dẫn điện
  Lực từ tính	Giai đoạn	Cấu trúc từ tính
  Lực tĩnh điện	Giai đoạn	phân phối phí

• 	Nghị quyết	Điều kiện làm việc	Làm việc ôn hòa	Damge để lấy mẫu	Độ sâu kiểm tra
  SPM	Mức nguyên tử 0,1nm	Bình thường, Chất lỏng, Chân không	Phòng hoặc Nhiệt độ thấp	Không có	Mức nguyên tử 1 ~ 2
  TEM	Điểm 0,3 ~ 0,5nm Lưới 0,1 ~ 0,2nm	Vaccum cao	Điều hòa phòng	Nhỏ bé	Thường <100nm
  SEM	6-10nm	Vaccum cao	Điều hòa phòng	Nhỏ bé	10mm @ 10x 1um @ 10000x
  FIM	Mức nguyên tử 0,1nm	Vaccum siêu cao	30 ~ 80 nghìn	Damge	Độ dày nguyên tử

•
•
•

•
