A59.2268 Camera Intelligent Control Platform ((CICP) hướng dẫn trợ giúp,Vui lòng nhấp vào kết nối bên trái để tải xuống!!
A59.2268 là một nền tảng điều khiển thông minh SoC Camera được phát hành bởi ToupTek Photonics tích hợp sức mạnh tính toán mạnh mẽ và chức năng điều khiển Camera.Các máy ảnh loạt HCMOS phát triển bởi ToupTek Photonics chỉ cần một cáp HDMI tiêu chuẩn để kết nối với A59.2268 Máy ảnh nền tảng điều khiển thông minh và hoàn thành các chức năng điều khiển máy ảnh, hiển thị video, chụp hình ảnh, ghi video và đo.
Nền tảng điều khiển thông minh Camera A59.2268 được trang bị màn hình TFT-LCD đa cảm ứng có kích thước và độ phân giải khác nhau,có thể loại bỏ sự phụ thuộc của người dùng vào bàn phím và chuột trong quá trình vận hành, và sử dụng thao tác chạm ngón tay để thực hiện điều khiển máy ảnh HCMOS hoặc thao tác ngoại vi khác.
Sự kết hợp của nền tảng điều khiển thông minh Camera A59.2268 và máy ảnh HCMOS dự kiến sẽ được sử dụng trong các sản phẩm khác nhau như phát hiện thông minh, xử lý,phân tích và kiểm soát, bao gồm điều tra hình sự an ninh công cộng, nông nghiệp và lâm nghiệp chính xác, giám sát chất lượng nước, viễn thám và đo từ xa, kiểm tra công nghiệp, xác định di tích văn hóa,điều trị y tếSự kết hợp này có triển vọng và giá trị thương mại cực kỳ cao. |
Mô hình | Bộ xử lý | Bộ nhớ / Lưu trữ | Hiển thị | Sức mạnh máy tính | Phiên bản hệ thống |
CamPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | Màn hình đa cảm ứng 1080P | NA | Android 10.0 |
Độ mở rộng cao mô-đun:Bảng cốt lõi và bảng giao diện được thiết kế độc lập, trong khi tập trung vào các chức năng camera cốt lõi, nó có đặc điểm mở rộng và nhúng cao;
Truyền hình đơn giản:Chỉ cần một cáp HDMI để kết nối với máy ảnh loạt HCMOS, có thể hoàn toàn nhận ra việc điều khiển máy ảnh, truyền, hiển thị và xử lý dữ liệu hình ảnh và video,loại bỏ vấn đề tương thích phần cứng và các vấn đề trình điều khiển máy ảnh, tích hợp liền mạch với máy ảnh, cung cấp cho người dùng các giải pháp thu thập hình ảnh di động không lo lắng;
Sự cởi mở trong phát triển sản phẩm:Người dùng có thể phát triển và chạy các ứng dụng xử lý hình ảnh của riêng họ thông qua SDK được cung cấp, thực hiện kiểm soát công nghiệp tại chỗ thông qua giao diện người dùng tiêu chuẩn,xử lý hình ảnh và dữ liệu video theo sở thích và nhu cầu, và cuối cùng nộp báo cáo khoa học, hoàn toàn được giải phóng khỏi các vấn đề phần cứng máy ảnh và các vấn đề chụp hình ảnh hoặc dữ liệu video, tập trung vào xử lý hình ảnh và phân tích dựa trên vấn đề,và nhanh chóng phát triển thiết bị mục tiêu của người dùng;
Khả năng di chuyển sử dụng sản phẩm / tích hợp:Kích thước nhỏ gọn đảm bảo khả năng di chuyển để sử dụng và tích hợp sản phẩm;
Tính linh hoạt của ứng dụng sản phẩm:Nó có thể được áp dụng cho các kịch bản khác nhau, chẳng hạn như quan sát bằng kính hiển vi, phân tích hình ảnh sinh học, kiểm tra công nghiệp và các thiết bị phân tích hình ảnh thông minh khác nhau,để đáp ứng các nhu cầu phát triển khác nhau. |

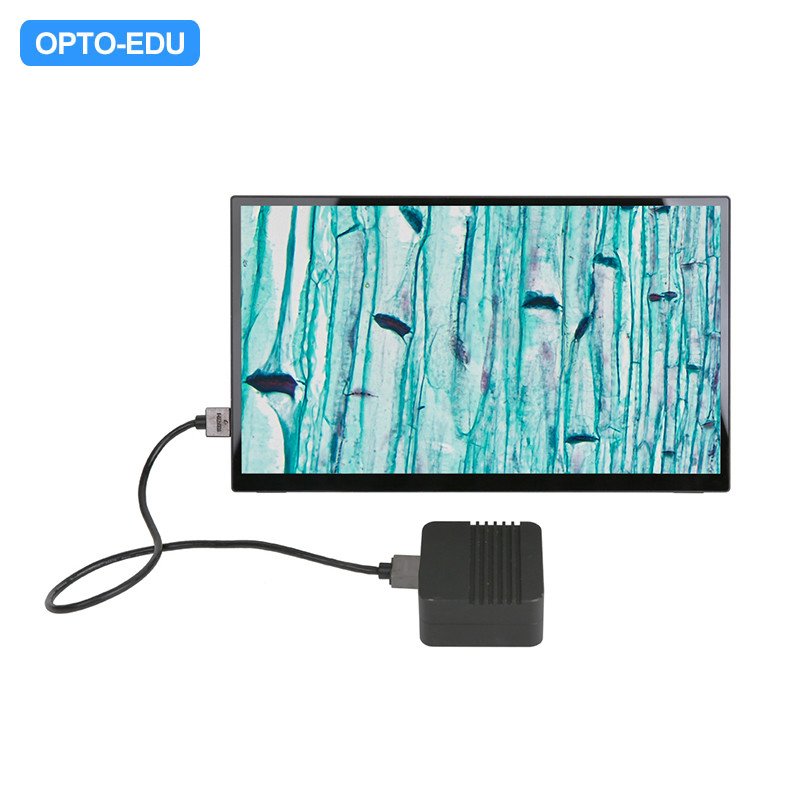

Máy ảnh kỹ thuật số LCD 13,3" A59.2268, HDMI + Máy đo chuột, USB3.0, WIFI, 8.0M Thông số kỹ thuật 4K | |
Giao diện hoặc nút | Mô tả chức năng |
USB 2.0 | Kết nối chuột USB để dễ dàng vận hành với phần mềm XCamView nhúng |
Video USB | Kết nối PC hoặc thiết bị máy chủ khác để nhận ra truyền hình video |
USB 3.0 | Kết nối ổ đĩa flash USB để lưu hình ảnh và video |
Kết nối mô-đun WiFi 5G để truyền video không dây trong thời gian thực | |
Kết nối micro USB để ghi âm và video | |
ON/OFF | Chuyển đổi nguồn (Chấm ngắn để bật, nhấn dài để tắt) |
HDMI OUT | Phù hợp với tiêu chuẩn HDMI2.0. Được sử dụng để mở rộng đầu ra video định dạng 4K/1080P và hỗ trợ chuyển đổi tự động giữa định dạng 4K và 1080P theo các màn hình được kết nối |
Đèn LED | Chỉ báo trạng thái đèn LED |
+/- | Bấm nút điều chỉnh độ sáng |
Menu | Chìa khóa trình đơn hiển thị |
DC 12V2A | Kết nối bộ điều hợp điện (12V/2A) |
Giao diện đầu ra video | Mô tả chức năng |
Giao diện HDMI | Đồng bộ hóa đầu ra video thông qua giao diện HDMI OUT, tuân thủ tiêu chuẩn HDMI2.0; 60fps@4K hoặc 60fps@1080P |
Giao diện WiFi | Kết nối bộ chuyển đổi WiFi 5G (cổng USB3.0) trong chế độ AP / STA |
Giao diện video USB | Kết nối cổng USB Video của PC để chuyển video |
Video định dạng H264/MJPEG | |
Chức năng khác | Mô tả chức năng |
Lưu video | Định dạng video:8M (3840*2160) H264/H265 mã hóa tệp MP4 |
Tỷ lệ khung hình lưu trữ video: 60fps trong chế độ chậm; 30fps trong chế độ WDR | |
Chụp hình ảnh | Hình ảnh JPEG/TIFF 8M (3840*2160) trong ổ đĩa flash USB |
Tiết kiệm đo lường | Thông tin đo được lưu trong lớp khác nhau với nội dung hình ảnh |
Thông tin đo được lưu cùng với nội dung hình ảnh trong chế độ ghi | |
ISP | Phơi sáng ((Tự động / Phơi sáng thủ công) / Tăng cân trắng ((Chế độ thủ công / Tự động / ROI), sắc nét, tiếng ồn 3D, điều chỉnh bão hòa, điều chỉnh độ tương phản, điều chỉnh độ sáng, điều chỉnh gamma,Điều chỉnh màu sắc, màu để màu xám, 50HZ/60HZ anti-flicker chức năng |
Hoạt động hình ảnh | Zoom In/Zoom Out (Tối đa 10X), Mirror/Flip, Freeze, Video EDF, Cross Line, Overlay, PIP, Browser (bao gồm duyệt hình ảnh, Video Playback, Video Compare, Picture Compare, Picture EDF,Xử lý hình ảnh), Chức năng đo |
RTC nhúng (không cần thiết) | Để hỗ trợ thời gian chính xác trên tàu |
Khôi phục cài đặt nhà máy | Khôi phục các tham số máy ảnh lại trạng thái nhà máy |
Hỗ trợ nhiều ngôn ngữ | Tiếng Anh / Trung Quốc đơn giản / Trung Quốc truyền thống / Hàn Quốc / Thái Lan / Pháp / Đức / Tây Ban Nha / Nhật Bản / Ý / Nga / Hà Lan / Bồ Đào Nha |
Môi trường phần mềm dưới đầu ra video WiFi / USB | |
Cân bằng trắng | Cân bằng trắng tự động |
Kỹ thuật màu sắc | Động cơ màu sắc siêu mịn |
Capture/Control SDK | Windows/Linux/macOS/Android Multiple Platform SDK (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, v.v.) |
Hệ thống ghi | Hình ảnh tĩnh hoặc phim |
Hệ điều hành | Microsoft® Windows® 8 / 8.1 / 10 / 11 ((32 & 64 bit) |
OSx ((Mac OS X) | |
Linux | |
Yêu cầu của PC | CPU: Tương đương với Intel Core2 2.8GHz hoặc cao hơn |
Bộ nhớ: 4GB trở lên | |
Cổng Ethernet: Cổng Ethernet RJ45 | |
Hiển thị:19 ′′ hoặc lớn hơn | |
CD-ROM | |
Môi trường hoạt động | |
Nhiệt độ hoạt động | -10°~50° |
(trong Centigrade) | |
Nhiệt độ lưu trữ (trong độ Centigrade) | -20°~60° |
Độ ẩm hoạt động | 30 ~ 80% RH |
Độ ẩm lưu trữ | 10 ~ 60% RH |
Cung cấp điện | Bộ điều hợp DC 12V/2A |
Mô hình | Cảm biến & Kích thước | Pixel (μm) | G Độ nhạy / tín hiệu tối | FPS | FPS | Phơi nhiễm |
8.3MPA | 8.3M/IMX678© 1/1.8 (((7.68x4.32) |
2.0x2.0 | 3541 ((mV/lx/s) 0.15mv với 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
8.3MPB | 8.3M/IMX585 1/1.2 ]] 11.2 x 6.3) |
2.9x2.9 | 5970mv với 1/30s 0.15mv với 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
20MPA | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
45MPA | 45M/IMX294 4/3 ]] 17.26 x 13.03) |
4.6x4.6 | 108mv với 1/30s 0.03mv với 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms ~ 15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (M,UV, RS)1.2 ↓13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
4.2MMB-YUV | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2?? ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
1.3MMA | 1.3M/IMX990(M) 1/2 (6,40 x 5,12) |
5.0x5.0 | 121mV với 1/30s 1.0mV với 1/30s |
35@1280x1024 35@640x512 |
1280x1024 640x512 |
50us ~ 3600s |
