Cái đầu: Đầu ba mắt, có thể điều chỉnh Diopter cả hai ống mắt
Công tắc tách ánh sáng E100: P0 / E0: P100
Với bộ điều hợp thị kính + 1.0x C-Mount
Thị kính: WF10x / 20mm, Cả hai đều có cốc mắt
Ống kính zoom: 0,7 ~ 4,5x
Tỷ lệ thu phóng: 1: 6,5
Độ phóng đại: 7x-45x, lên đến 3.5x-180x với thị kính tùy chọn và ống kính phụ
WD: Khoảng cách làm việc 100mm, với ống kính 1.0x tiêu chuẩn
FOV: Trường nhìn 1 ~ 95,2mm
Đứng: Chân đế lớn, Kích thước 480x320mm, Chiều cao cực 240mm, Đường kính 32mm, Có đệm cao su mềm chịu nhiệt, Khu vực làm việc để sửa chữa điện thoại PCB
Công tắc tách ánh sáng E100: P0 / E0: P100
Với bộ điều hợp thị kính + 1.0x C-Mount

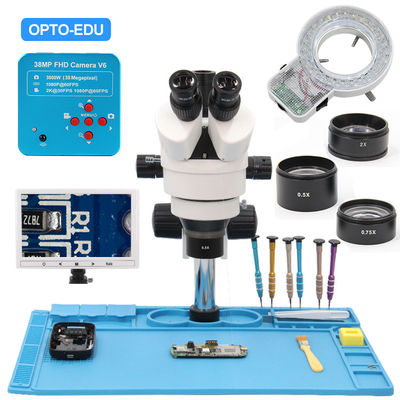

A23.1503 Kính hiển vi sửa chữa điện thoại tự làm PCB | ||
Cái đầu | Đầu ba mắt, có thể điều chỉnh Diopter cả hai ống mắt Công tắc tách ánh sáng E100: P0 / E0: P100 Với bộ điều hợp thị kính + 1.0x C-Mount |
|
Thị kính | WF10x / 20mm, Cả hai đều có cốc mắt | |
Ống kính zoom | 0,7 ~ 4,5x | |
Tỷ lệ thu phóng | 1: 6,5 | |
Phóng đại | 7x-45x, lên đến 3.5x-180x với thị kính tùy chọn và ống kính phụ | |
WD | Khoảng cách làm việc 100mm, với ống kính 1.0x tiêu chuẩn | |
FOV | Trường nhìn 1 ~ 95,2mm | |
Đứng | Đế cực lớn, Kích thước 480x320mm, Chiều cao cực 240mm, Dia.32mm, Với đệm cao su mềm chịu nhiệt, Khu vực làm việc để sửa chữa điện thoại PCB | |
Phụ kiện tùy chọn | Cata.No. | |
Thị kính | WF15x / 15mm, điểm mắt cao | A51.1520-15 |
WF20x / 10mm, điểm mắt cao | A51.1520-20 | |
Ống kính phụ | 0,5x, WD 177mm | A52.1520-05 |
0,75x, WD 120mm | A52.1520-75 | |
2.0x, WD 30mm | A52.1520-20 | |
Nguồn sáng | 56 đèn LED trên bên phải Có thể điều chỉnh độ sáng | A56.2103-A |
Máy ảnh kỹ thuật số | HDMI + USB + Máy ảnh kỹ thuật số TF, 38.0M, Đo USB | A59.4231 |
Máy ảnh kỹ thuật số LCD 7 ", đầu ra AV | A59.5107 | |
Máy ảnh kỹ thuật số LCD 9 ", đầu ra AV | A59.5109 | |
Bộ chuyển đổi CCD | Bộ điều hợp thị kính + Ngàm C 0,5x | A55.1520-05 |
Bảng dữ liệu quang học kính hiển vi soi nổi A23.1503 Zoom | ||||||||
Mục tiêu | Tiêu chuẩn 1.0x | Phụ trợ 0,5x | Phụ trợ 0,75x | Phụ trợ 2.0x | ||||
W, D. | 100mm | 177mm | 120mm | 30mm | ||||
Thị kính | Mag | Xem trường | Mag | Xem trường | Mag | Xem trường | Mag | Xem trường |
10X / 20mm | 7,0 lần | 28,6mm | 3,5X | 57,1mm | 5,25x | 43,8mm | 14X | 14,3mm |
45.0X | 4,4mm | 22,5X | 8,9mm | 45x | 6,5mm | 90X | 2,2mm | |
15X / 15mm | 10,5 lần | 21,1mm | 5,25X | 42,8mm | 7,87x | 31,8mm | 21X | 10,7mm |
67,5X | 3,3mm | 33,75X | 6,7mm | 50,6x | 4,7mm | 135X | 1,7mm | |
20X / 10mm | 14.0X | 14,3mm | 7,0 lần | 28,6mm | 10,5x | 23,9mm | 28X | 7,1mm |
90.0X | 2,2mm | 45.0X | 4,4mm | 67,5x | 3,6mm | 180X | 1,1mm |
